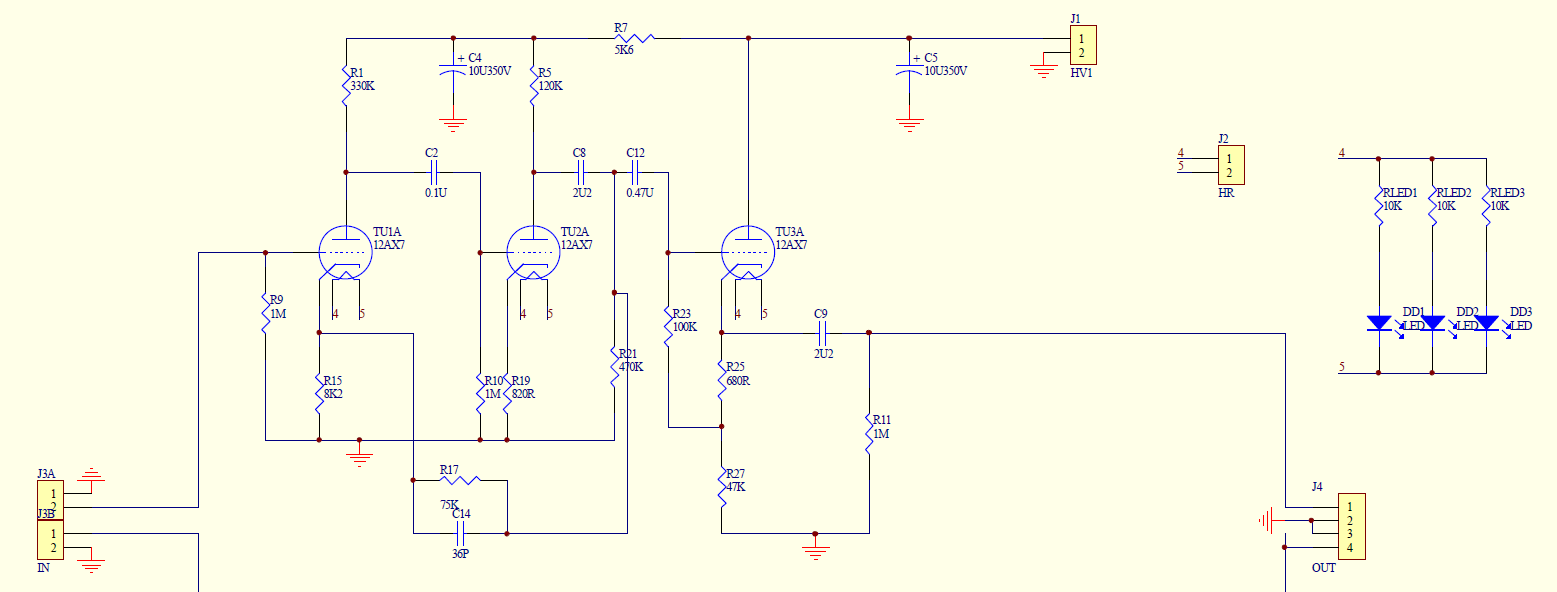

매킨토시 C22에서 톤 컨트롤을 제외하여 중국 엔지니어들이 설계한 회로가 많이 있습니다. 이 중에서 PCB를 만들어 판매하는 여러 버전이 있는데 그 중 비교적 최신 버전을 예전에 구입하였습니다. 이 회로는 12AX7 세 알을 쓰도록 되어 있는데 어차피 방구석에서 큰 gain이 필요가 없고 그대로 만들면 재미가 없기 때문에 원 회로를 변경해서 12AU7 세 알을 쓰도록 변경하여 그걸로 자작 프리앰프를 만들어 계속 쓰고 있습니다. 원판은 아래와 같은 회로입니다.
당시에는 HP8903B가 없었기 때문에 THD를 측정하지 못했는데 이번에 측정을 해보고 비교해 보았습니다.

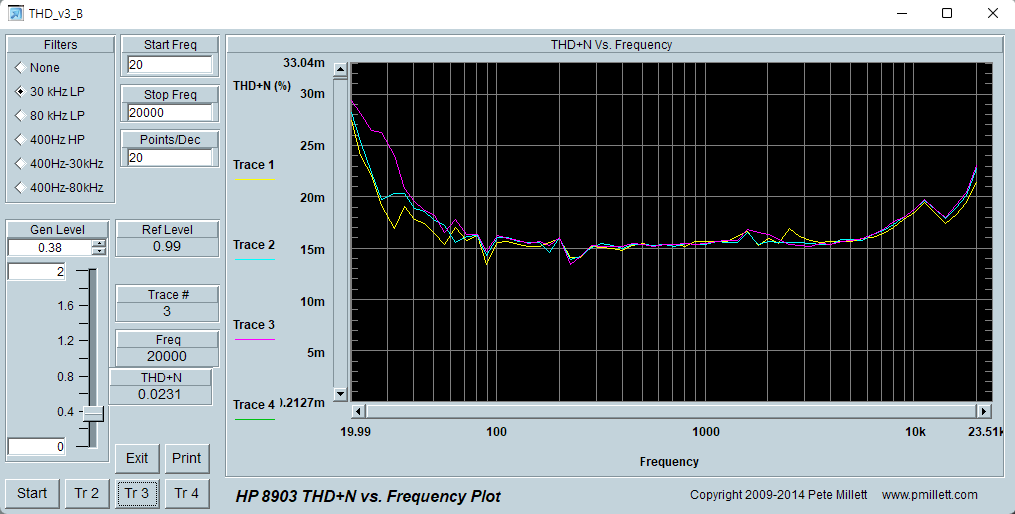

먼저 측정결과입니다.
0.38Vrms를 입력에 주고 볼륨을 조절하여 출력이 0.99Vrms가 나오도록 한 설정의 THD 측정값입니다. 1KHz 입력에서 약 0.015%가 측정되고 있습니다.
이것과 비슷하게 설정을 하여 시뮬을 돌려봅니다. 입력에 0.53V 정도 주면 될 것 같습니다.
시뮬 결과는 0.08% 정도로 나오는군요. 사실 LTspice가 무료 프로그램이기 때문에 아주 정밀하지는 않다고 합니다. 그리고 HP8903B도 오래된, 그리고 옛날 정밀도 기준을 가진 장비이기 때문에 아주 정확하지는 않을 것입니다. 하지만 둘 다 0.1% 미만의 값을 보여주고 있으니 order의 정합성은 보여준다고 해야 할까요? ^^
