HP8903B audio analyzer를 순전히 왜곡 측정용으로 구입했습니다
THD 미터 중고보다는 훨씬 싸게 산 것 같습니다.
구입을 했으니 사용법은 익혀야 하겠고 긴 연휴 덕분에 시간은 있으니 만져봤습니다
조작법은 쉬웠습니다.
FREQ 버튼 누르고 주파수 입력, AMPTD 버튼 누르고 입력전압 입력, AC LEVEL 버튼 누르고 출력전압 확인,
그 후에 필요한 버튼을 아래에서 찾아 누르면 7세그먼트 LED에 측정값이 나옵니다
AC LEVEL을 보고 싶으면 그냥 누르면 되고 DC LEVEL을 보고 싶으면 S를 누르고 AC LEVEL 버튼을 누르는 식입니다
S가 Shift 키네요
위에 필터가 4가지가 있는데 매뉴얼에 보니

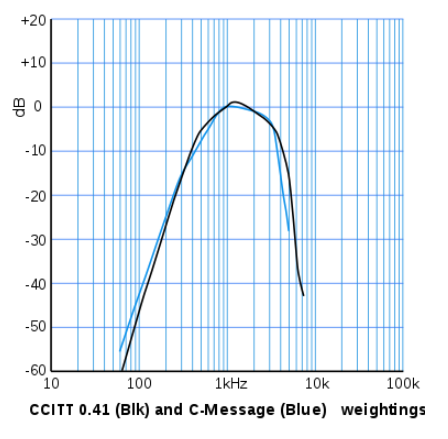

– C-MESSAGE WEIGHTING : CCITT weighting (band pass) 필터라고 하네요. 이게 전화같은 음성 응용을 위한 필터인 것 같습니다. 상당히 협대역입니다. 다만, 이걸 켜면 나머지 3개의 필터는 켤 수 없습니다. 즉, 단독 사용입니다. 그리고 협대역이라 측정값이 제일 좋아집니다.
– 400Hz High pass: 400Hz 아래의 것들을 커팅합니다. 예를 들면 60Hz hum 같은 것을 필터링할 때 쓴다고 합니다
– 30KHz/80KHz Low pass: 오디오에서 의미없는 초고역을 커팅합니다.

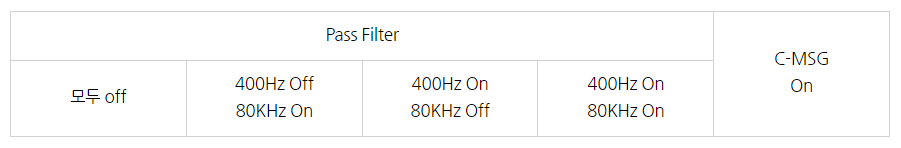

여러 조합을 만들 수 있는데, 아래와 같은 조합으로 측정해보기로 했습니다.
30KHz 필터는 그냥 조합이 너무 많아지니 사용하지 않기로 했습니다
먼저 SNR입니다. 대상 앰프는 새로 만든 PP 앰프입니다.
1W 출력을 만들기 위해 0.5V amplitude 입력을 주고 약 2.8V 출력이 나오는 것을 확인하고 측정했습니다
주파수는 1KHz만 해봤습니다.

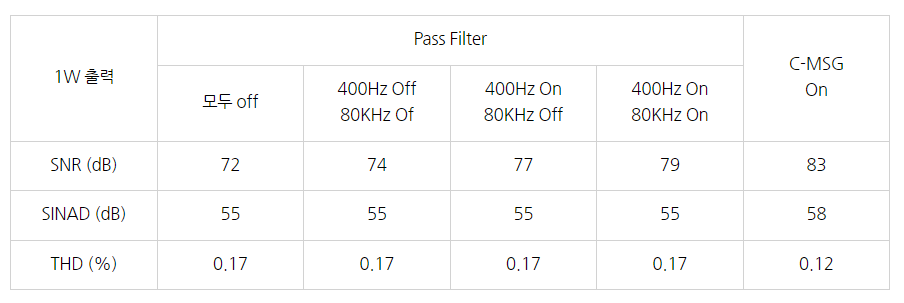

1W 출력시 측정값이 저렇습니다. 이번엔 최대출력시 측정입니다.

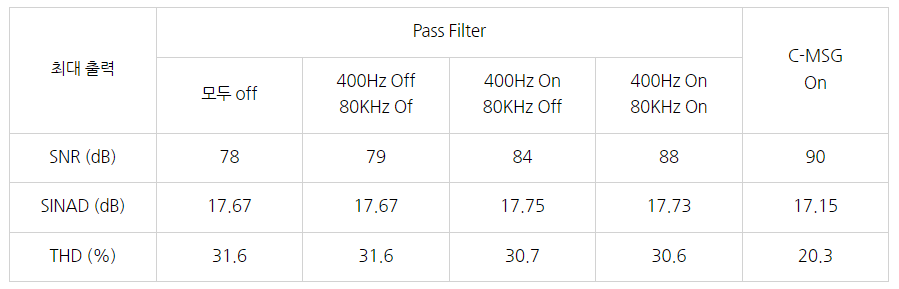

1V amplitude 입력을 주고 볼륨을 끝까지 돌렸습니다. 약 17.8V 정도의 AC level이 됩니다
아무튼 측정을 이렇게 했는데, 어떤 메시지를 얻어야 하는지는 잘 모릅니다 ^^
400Hz high pass 필터를 켜면 1W에서는 5dB, 최대 출력에서는 10dB의 SNR이 개선되므로
제작할 때 배선과 접지를 더 잘했으면 좋았겠다 이 정도의 교훈을 얻어야 하는 것일까요?
새로 장비를 샀겠다, 마침 앰프도 새로 만들었겠다, 신나게 측정을 해봤는데
1년에 몇 번이나 사용하게 될지는 잘 모르겠습니다 ^^
