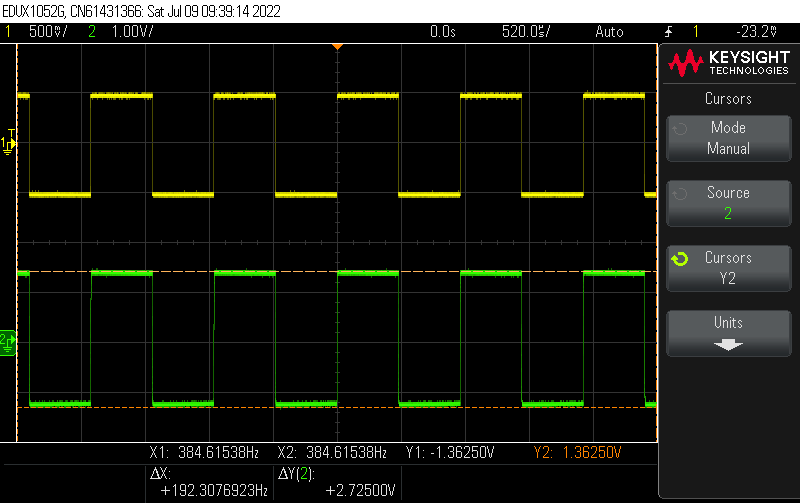

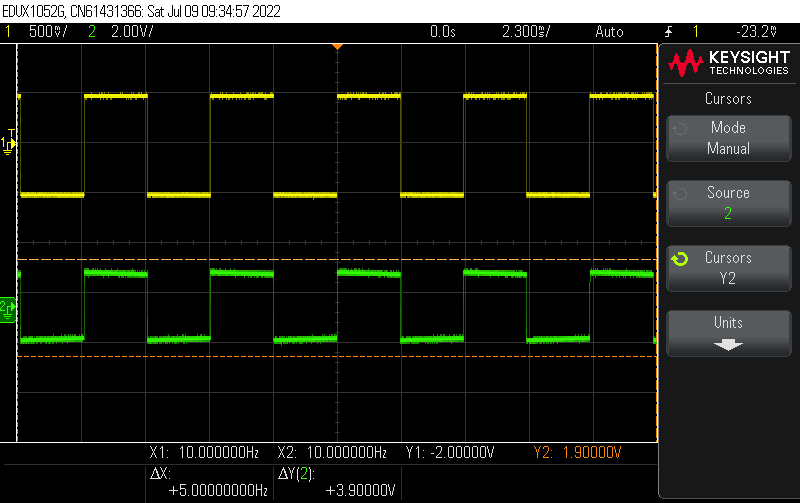

먼저 4각파 입력입니다. 20Hz. 사각파는 오디오 앰프에게 힘든 파형이라고 들었습니다.
100Hz만 돼도 꽤 좋아집니다

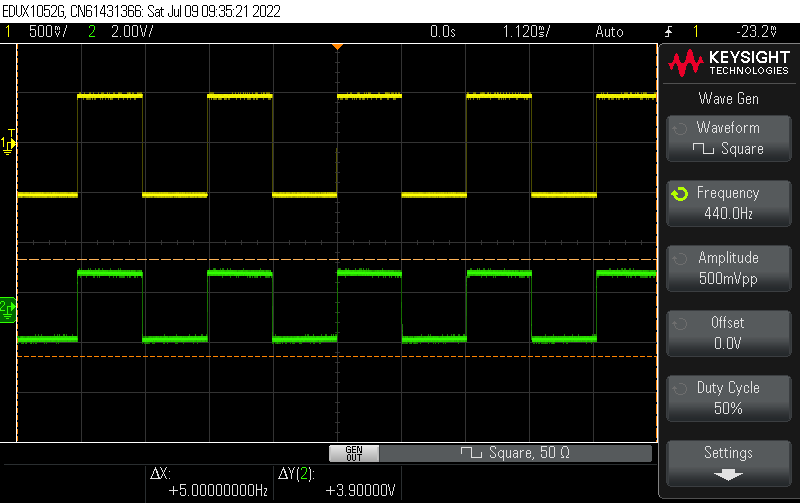

이번에는 440Hz.
1KHz.

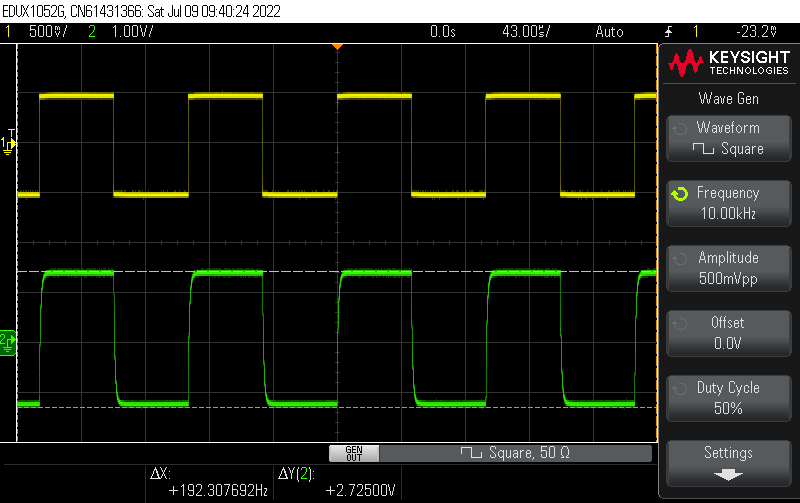

10KHz에서 조금 무너지네요.

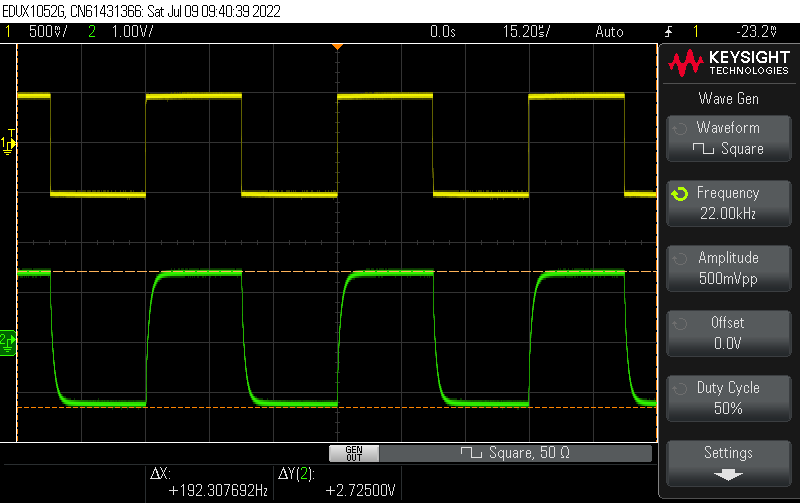

가청주파수 한계라는 22KHz. 나쁘지 않네요

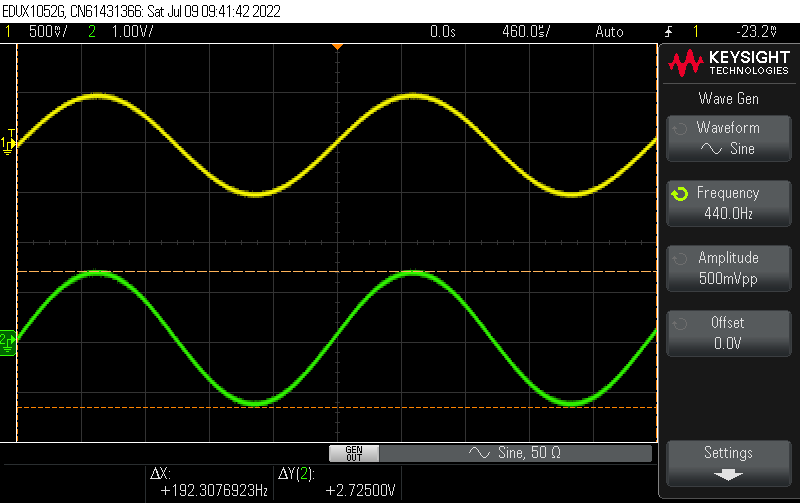

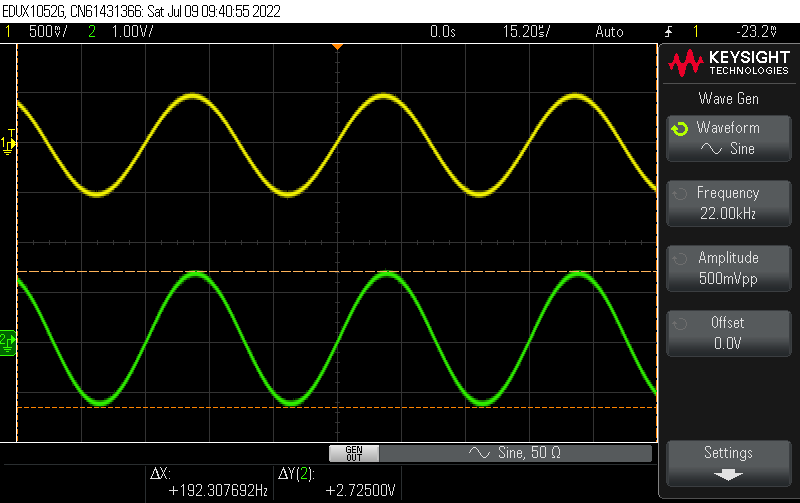

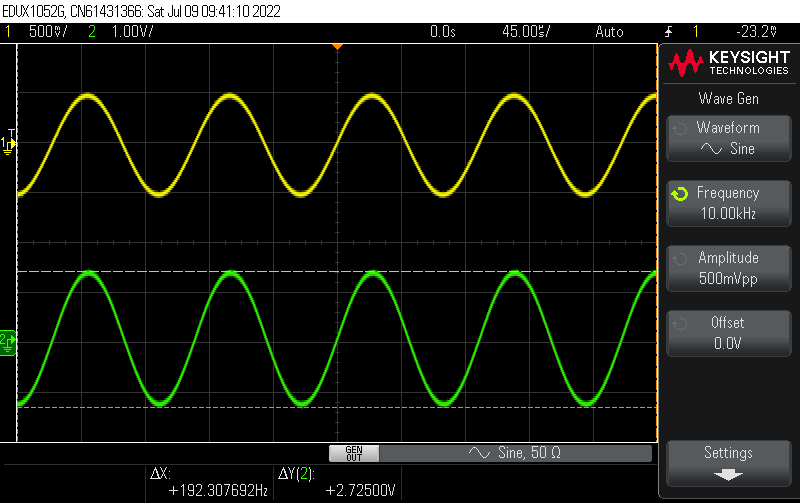

Sine wave는 그냥 다 좋습니다. 사진 오른쪽에 주파수가 적혀 있습니다

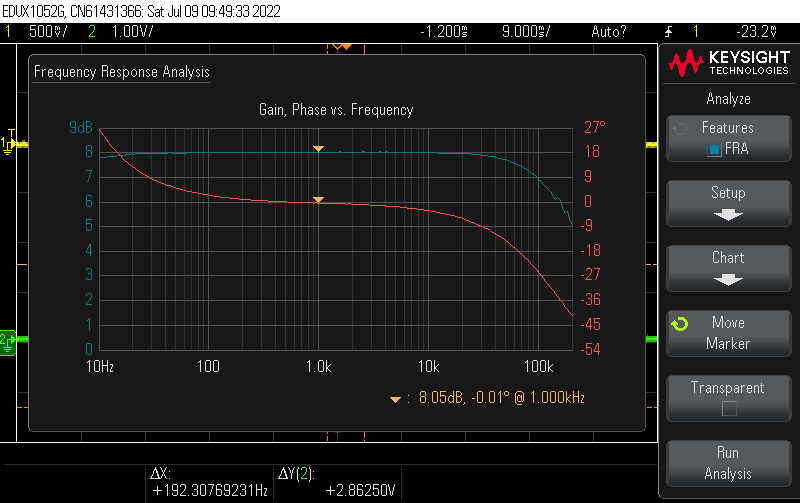

Bode plot 측정치입니다

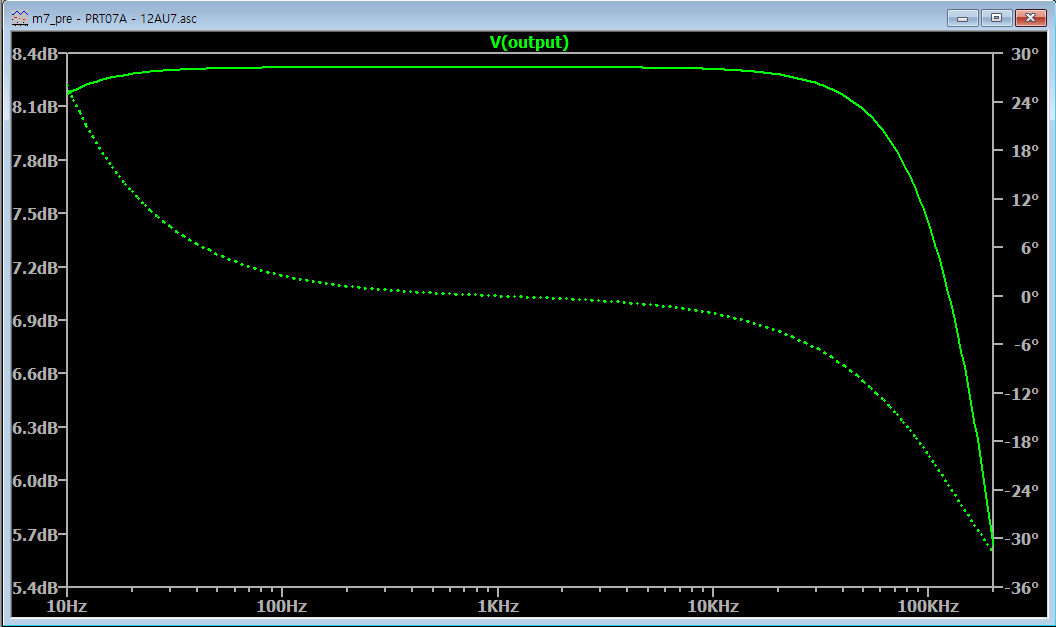

LPspice 시뮬레이션과 비교를 해볼까요?
시뮬레이션에서는 0.2~0.3dB 정도 더 gain이 되는 걸로 나오는데 실측으로는 8.05dB gain으로 나오지만 매우 유사하게 측정되었습니다. 이 정도면 미리 시뮬레이션을 해본 의미가 충족되었다고 보여집니다. 원래 회로는 12AX7을 써서 10배쯤 증폭하는 회로이지만 12AU7으로 바꿔서 3배 이하로 증폭하려고 했던 의도가 충족되었습니다.
THD는 0.045%로 시뮬되었는데 Audio Analyzer가 없어서 측정은 못해보지만 아마 유사하지 않을까 싶습니다.
