매킨토시 C22나 마란츠 7 중 하나를 만들어보려고 PCB를 둘 다 주문했습니다.
둘 다 알리에서 구할 수 있는 최신 버전은 아니라고 보여집니다만, 큰 상관은 없습니다.
나중에 더 좋은 설계가 있으면 기판을 통으로 바꿔치기 하면 되니까요
그리고 물건이 도착하기 전에 LTspice나 돌려볼 요량으로 회로도 좀 달라고 셀러에게 부탁하니 제까닥 보내줍니다.
그래서 보니까, 둘이 회로가 똑같네요 ㅡ.ㅡ
시정수는 다르지만 원래 회로를 같은 회사에서 아마 같은 사람이 단순화해서 그런지 둘이 쌍둥이처럼 같고 유이한 차이는
– C22는 입출력에 저항이 생략 / NFB 저항에 병렬로 36pF 부착
– M7은 입출력에 저항이 붙어있고 / NFB 저항에 캐패시터 없음
아래가 C22 pre구요

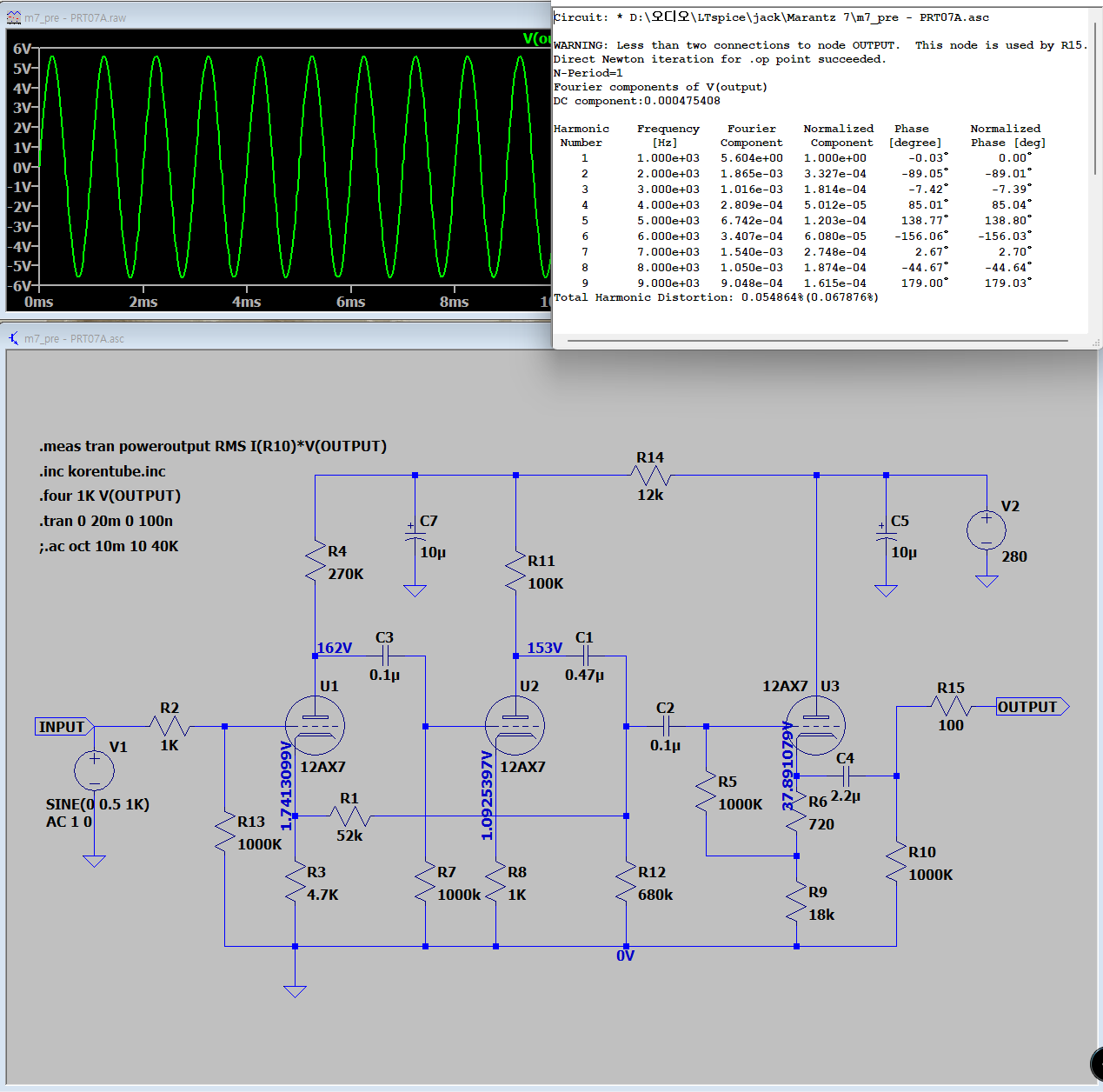

아래가 마란츠7 프리입니다. 셀러는 둘 다 280V를 주도록 적고 있습니다
예전에 김병인 원장님이 튜닝하신 글을 본 기억이 나서 다시 찾아봤는데
C1, C2, C3 실험하신 내용이 있더군요.

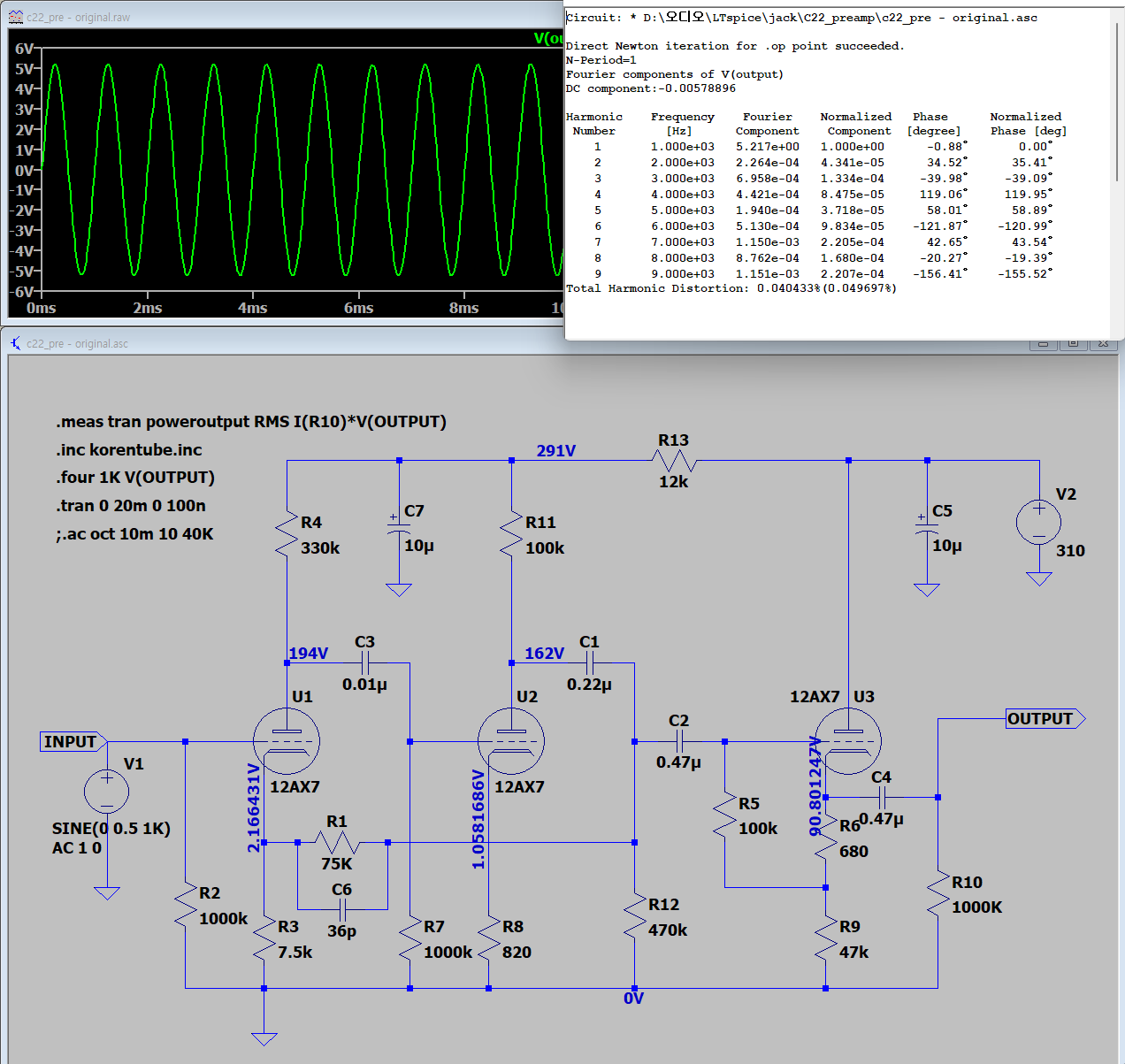

원전 회로도에 나온 값들을 넣어 봤습니다만, 단지 THD 차이만 볼 수 있을 뿐 현재는 실물이 없으니 들어보는 것은 뒤로 미뤄야 되겠네요 (원전 회로는 310V입니다)
저는 계속 12AX7만 쓰는게 지겨워서 12AU7을 써보려고 합니다.
어쩌면 라인앰프보다는 앰만사의 톤 컨트롤 프리를 만드는게 더 좋을까? 하는 생각은 여전히 하고 있습니다만…
LTspice 파일이 필요하신 분은 위에서 가져가세요
