진공관 앰프용 정전압 리플 필터 보드

아래의 회로도를 만능기판을 사용해서 구현해 봤습니다. 회로는 앰만사의 정전압 리플 필터 제품을 앰만사 회원이신 김광호님께서 살짝 수정한 것입니다.

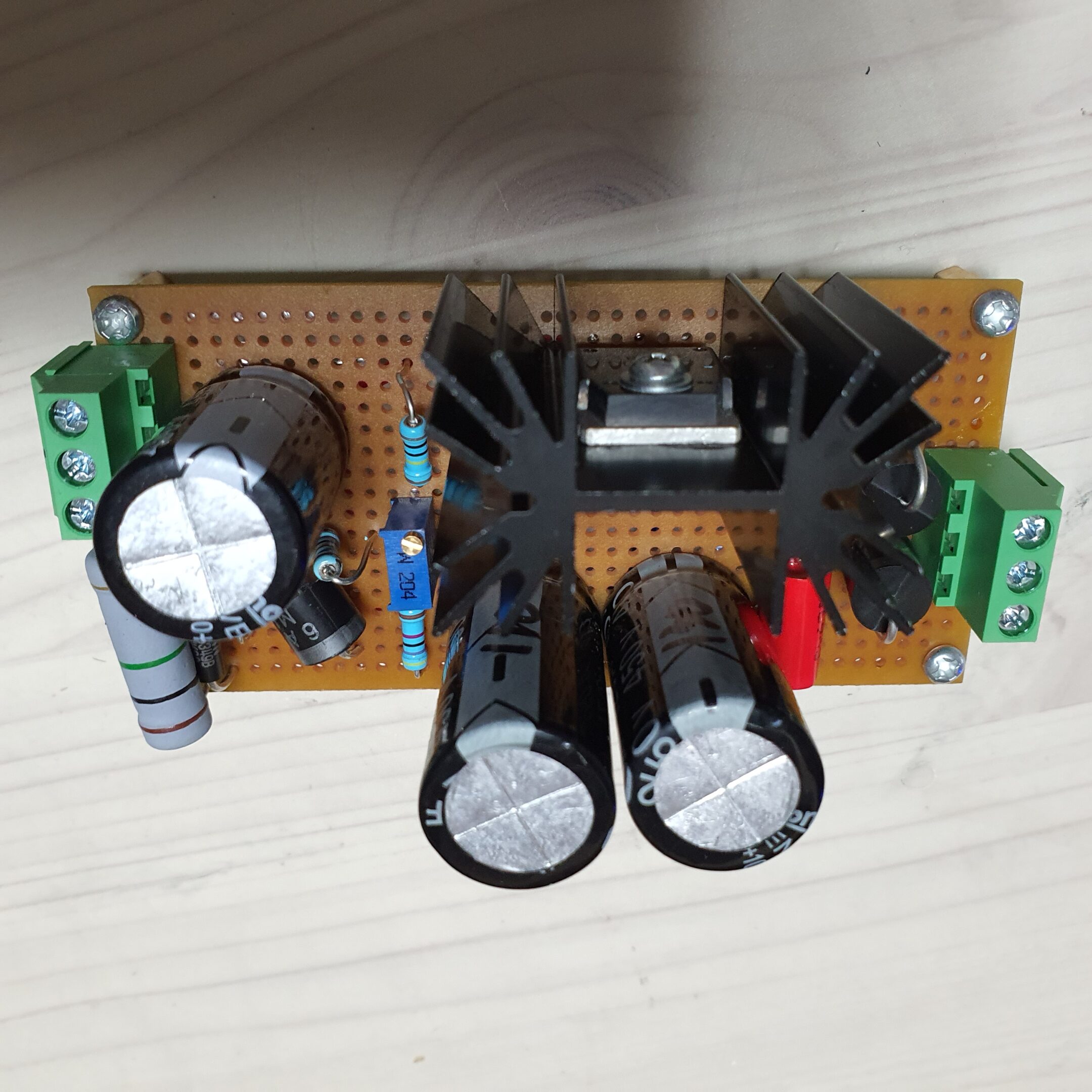

만능기판이 크지 않기 때문에 B+ 우측에 위치한 부분은 진공관 부근으로 옮겨서 만들어야 할 것 같군요. 완성품은 아래와 같습니다. 만능기판과 저항은 국산 부품이고 나머지는 모두 알리에서 구입해 봤습니다.
