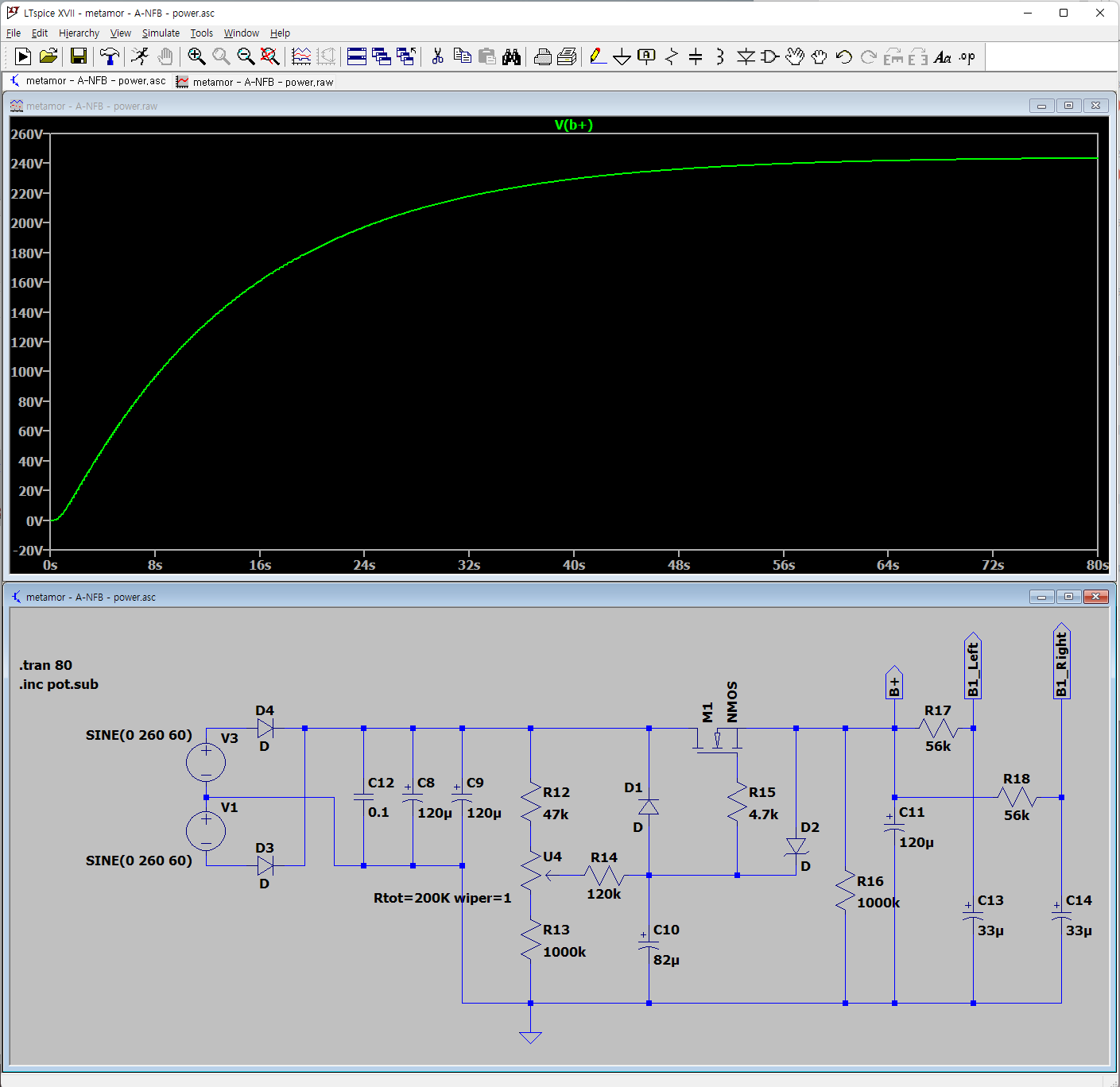

아래 회로는 앰만사 회원이신 저믄엉아 김광호 회원님께서 앰만사 표준 리플 필터 회로를 수정하신 회로입니다. 준비하고 있는 Metamor 앰프에 사용될 전원부인데 앰프 회로에 포함시켜 그려봤더니 시뮬레이션이 잘 안나오는 당황스런 상황이… 일단 자고 일어나서 토요일에 한참 째려보다가 시뮬 시간을 10m에서 1초로 늘려봤더니 B+ 전압이 계속 상승하는 모양이 보입니다. 그래서 시간을 계속 늘려보니 그제서야 이 회로가 기본적으로 시간이 …
진공관 앰프용 정류 회로 더보기
[카테고리:] 오디오
자작 오디오 관련 & 오디오 잡설
C22 Phono 앰프 60Hz hum 없애기 (결국은 차폐가 답)
요즘은 뭐 납땜할거 없나 궁리만 하는 신세라 오늘은 C22 Phono amp의 B전압이나 조정하고 선정리나 해볼까 하고 뚜껑을 열었습니다. 그런데 아주 작게 남아 있는 hum, 바로 60Hz hum을 잡을 수 없나 궁리하게 되었습니다. 일단 입력이 없는 상태에서 출력을 스코프로 찍어봅니다. R이 노란 채널이고 Peak-peak가 62mV 정도의 60Hz hum이 나오네요. L이 녹색 채널이고 리플이 더 큽니다. 결국은 …
C22 Phono 앰프 60Hz hum 없애기 (결국은 차폐가 답) 더보기
실패

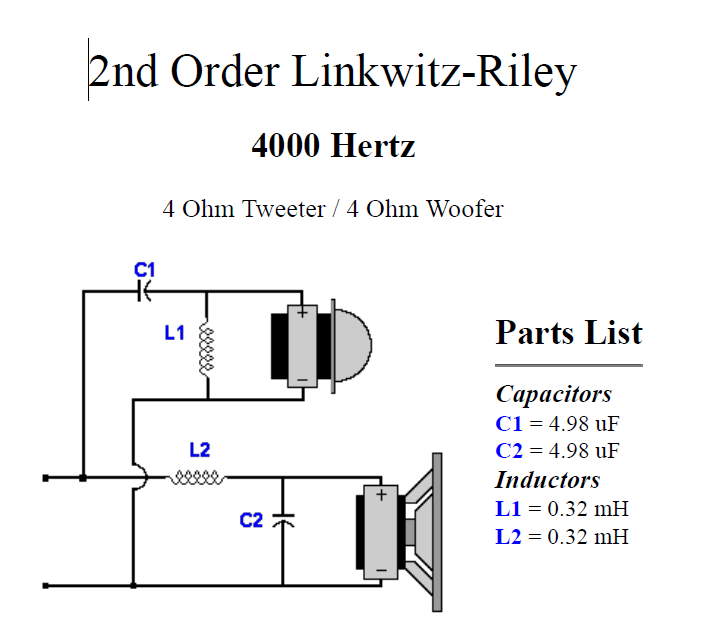

기가지니1 스피커를 구입하고 아래와 같은 네트워크를 달아 주었습니다. 이런 네트워크 계산은 아래의 링크에서 할 수 있습니다.https://www.diyaudioandvideo.com/Calculator/SpeakerCrossover/ 꽤 들을만한 소리가 나왔습니다. 나름 만족스러웠지만 부품 값을 최소화하기 위해서 (4.7uF / 0.33mH) 4KHz를 선택했더니 아무래도 고역이 많이 잘린 것 같습니다. 그러다가 어디서 저 트위터가 꽤 물건이라는 이야기를 듣고 네트워크를 바꿔보기로 합니다. 이번에는 트위터에 일을 많이 시키도록 900Hz를 선택했습니다. …
