3D21A 관의 SPICE 모델이 없어서 찾다가 그래프에서 모델을 근사해주는 자바 프로그램이 있다고 해서 써보고 있습니다. 이제 겨우 3시간 써봤는데 공유해 봅니다. 위의 zip 파일을 열면 JAVA 환경에서 사용할 수 있는 jar 파일이 있습니다. 먼저 데이터시트에서 필요한 그래프를 아래처럼 캡쳐해서 그림 파일로 저장합니다. 그리고 이 그림파일을 jar 프로그램에서 입력으로 줍니다. (JAVA runtime이 있어야 하는데 이걸 …
SPICE 모델 빼내보기 더보기
[카테고리:] 오디오
자작 오디오 관련 & 오디오 잡설
1614 A2 SE 테스트
예전에는 1614는 6L6보다 더 큰 정격을 가진 관이라고만 생각했는데 누군가 1614에 대한 질문에 6L6GC 같은걸 쓰면 되지 왜 1614를 굳이?라는 답변을 diyAudio에서 보고 잘못 생각했다는 것을 알았지만 아무튼 6L6GC는 비싸므로 살 생각은 없으니 1614로 한 번 지져보았습니다. (6L6GC는 3결 양극 손실이 무려 30W군요. 1614는 ICAS 정격으로 35W이긴 합니다만, 6L6GC와 비교하려면 CCS 정격 23W로 비교해야 동등하겠죠.) …
1614 A2 SE 테스트 더보기
1626 A2 SE 테스트

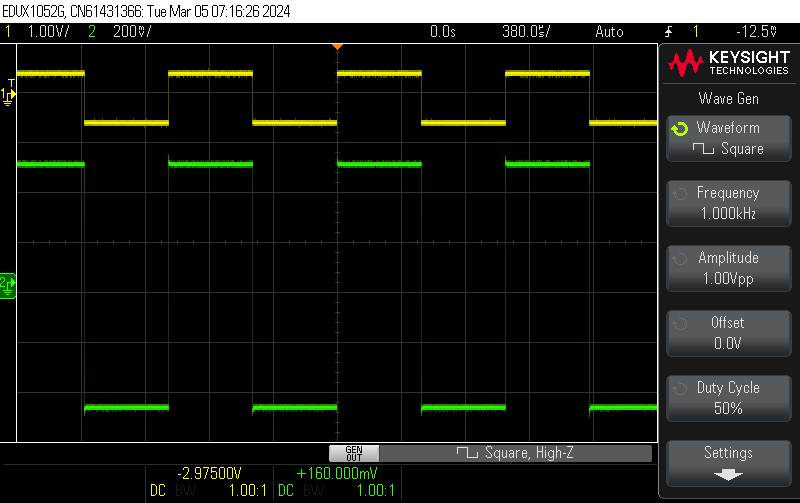

좀 억지로 만든 회로이긴 하나 아래와 같이 하였습니다. 오늘 Tango FW-20S universal 트랜스가 배송이 되었네요. 연결해서 측정을 좀 해봤습니다. 거창하게 A2 드라이브까지 했지만 3배쯤 되는 게인입니다. 고역쪽에 발진이 없는 것이 얼마만인지 모르겠습니다. 알리산 아몰퍼스 트랜스는 늘 발진이 있고 미분형/적분형 보정을 해도 효과가 없었는데 이젠 신경 덜 써도 되니 좋습니다. 임시 제작에서 저 정도 방형파면 굳이 …
1626 A2 SE 테스트 더보기
