앰프를 켤 때 발진에 의한 굉음이 발생하는 것을 NFB 저항에 병렬로 붙이는 바이패스 캡을 떼어내서 없앴습니다만, 결국은 이것이 매우 큰 위상차에 의해서 PFB가 걸리는 것이라는 조언에 대해서 생각을 해보았습니다. 사용한 OPT는 럭스만의 OY-15로 중고라서 상태가 좀 메롱할 수는 있겠으나 아래와 같은 식의 큰 위상차가 있는 것은 아닌 것 같은 생각이 들었습니다. 이게 전적으로 OPT 탓은 …
위상반전회로 디버깅 더보기
[카테고리:] 오디오
자작 오디오 관련 & 오디오 잡설
811A SE – 어설픈 마무리

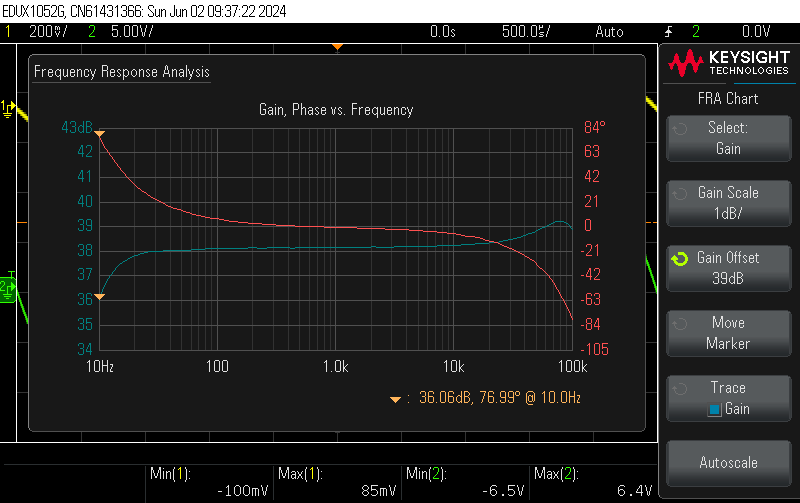

며칠을 가지고 놀다가 (낑낑거리다가) 아래와 같은 회로도로 마무리 합니다. 맨 처음 제작과 달라진 것은 놀고 있던 12BHA7A의 반쪽을 병렬로 연결해서 전류량을 늘려주었다는 것과 약 7.5dB의 NFB를 걸어주었다는 것입니다. 위의 회로에서 스피커 출력은 아래와 같이 시뮬레이션되고 실제와 아주 크게 차이나지는 않을 것입니다. 0.7Vpp 입력일 때입니다. 0.7Vpp 입력을 주고 측정하면 이렇게 됩니다. 거의 유사하죠? 주파수 응답은 아래와 …
811A SE – 어설픈 마무리 더보기
811A SE #2
811A SE를 인터넷에서 얻은 다이나믹 커플링 회로로 한 번 만들어보고 이번엔 캐팔 회로를 스스로 꾸며보겠다고 꽤 오랜 시간을 썼습니다. 오늘 1차 완성을 해서 소리까지 들어볼 수 있었습니다. 위와 같은 회로인데 맨 처음에는 안 써본 관들만 써보자 이런 생각으로 EF95/6AK5와 76, 그리고 6S19P를 골랐는데요, 6S19P는 811A처럼 입력 임피던스가 높은 관과는 잘 안 맞는 것 같았습니다. 위의 …
811A SE #2 더보기
